Medidores de Tierras
MRU-30

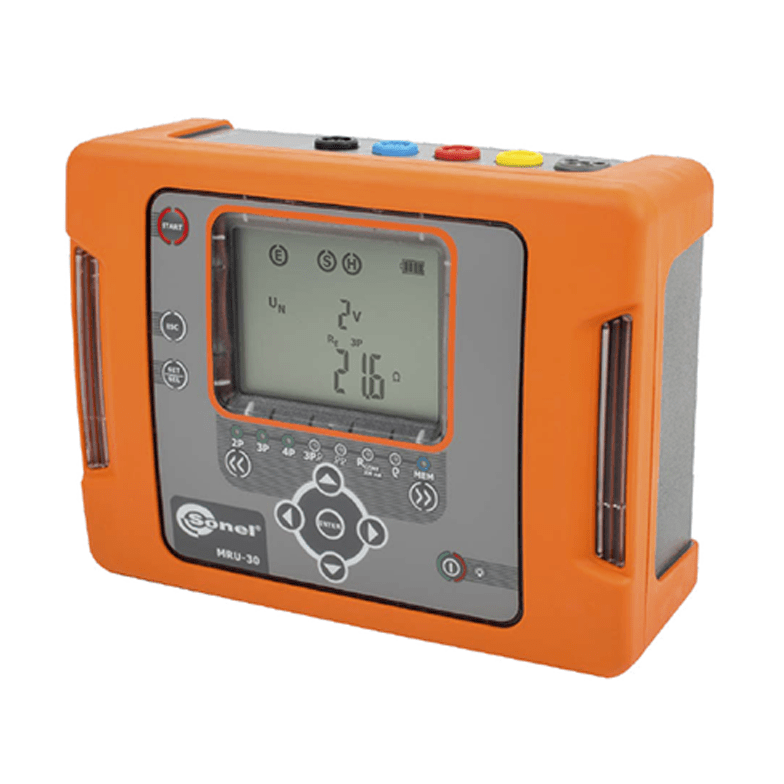

El medidor compacto de resistividad de puesta a tierra y resistencia del suelo Sonel MRU-30 permite una medición eficaz y sencilla de la resistencia de puesta a tierra. Muchos métodos de medición disponibles en una carcasa pequeña.
El medidor MRU-30 tiene un carácter sorprendentemente versátil. El dispositivo se puede utilizar para medir conexiones de puesta a tierra simples y múltiples con las pinzas o electrodos adicionales. Las características adicionales de este práctico dispositivo es la medición de la resistividad del suelo utilizando el método de Wenner, así como la verificación de la continuidad de conexiones compensatorias y protectoras. La ventaja del medidor Sonel MRU-30 es también la clara transmisión de información que advierte al usuario sobre posibles amenazas o irregularidades detectadas. La información aparece en la pantalla antes y después de realizar la prueba.
Métodos de medición
- Método de 2 polos y 1 cable – la medición de puestas a tierra con sondas auxiliares
- Método de 3 polos y 4 cables – la medición de puestas a tierra con sondas auxiliares
- Método de 3 polos con pinza – la medición de múltiples puestas a tierra
- Método de dos pinzas – la medición de puestas a tierra cuando no se pueden utilizar las sondas auxiliares (las pinzas se venden por separado)
- Resistividad del suelo – método de Wenner (agregar 2 sondas de tierras y carretes de conductores)
- Resistencia de los conductores de tierra y compensatorios con la corriente ≥200 mA con la función de auto-cero: cumple con los requisitos de la norma EN 61557-4
Características adicionales
- Medición de la resistencia de los electrodos auxiliares RS y RH
- Medición de la tensión de interferencia
- Medición en la presencia de tensión de interferencia generadas por sistemas de redes con frecuencia de 50 Hz o 60 Hz
- Selección de tensión de medición máximo (25 V y 50 V) Selección de la distancia entre los electrodos para la medición de resistividad de suelo – metros (m) o pies (ft)
MRU-120HD

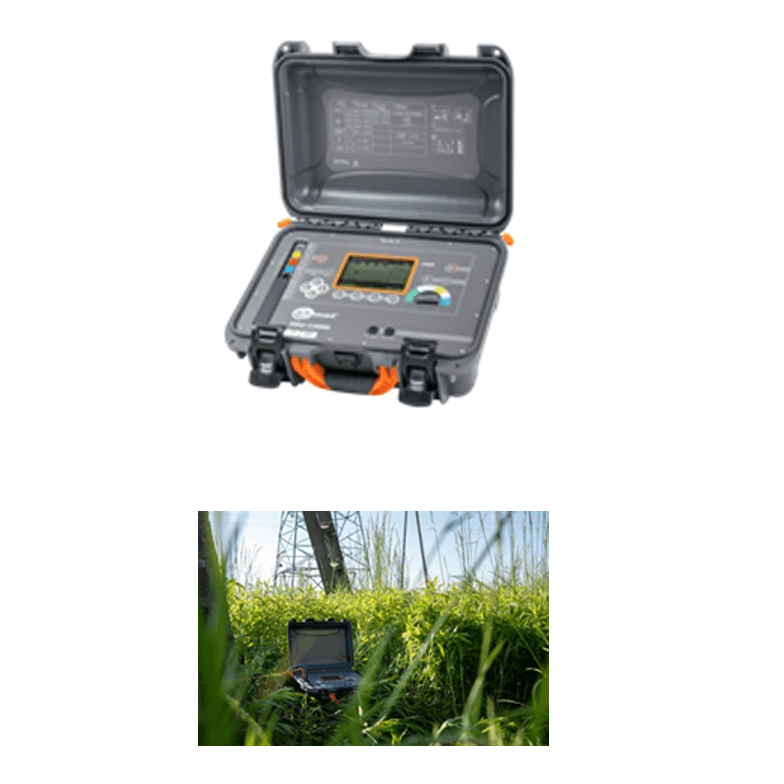

El medidor de resistencia de puesta a tierra y resistividad del suelo Sonel MRU-120HD es un dispositivo sólido y funcional que se caracteriza por su especial resistencia a las condiciones de trabajo difíciles. No teme al polvo ni al barro y funciona perfectamente incluso en las zonas donde existe un mayor riesgo de salpicaduras.
Con el medidor Sonel MRU-120HD se pueden realizar mediciones de resistencia de puesta a tierra usando el método de 3 polos y 4 hilos. El dispositivo también permite realizar mediciones con pinza adicional (puestas a tierra múltiples, sin necesidad de desconectar los conectores de control) y mediciones con el método de dos pinzas. En algunos casos, la medición se puede realizar sin la necesidad de utilizar sondas auxiliares clavadas en el suelo. Sonel MRU-120HD es una herramienta diseñada especialmente para medir la puesta a tierra en el sector energético. Rango de medición (mediciones según la norma EN 61557) desde 0,30 Ω.
Métodos de medición
- Método de 3 polos y 4 cables – la medición de puestas a tierra con sondas auxiliares
- Método de 3 polos con pinza – la medición de múltiples puestas a tierra
- Método de dos pinzas – la medición de puestas a tierra cuando no se pueden utilizar las sondas auxiliares
- Resistividad del suelo – método de Wenner
- Resistencia de conductores de puesta a tierra y compensatorios con la corriente ≥200 mA con la función de auto-cero: cumple con los requisitos de la norma EN 61557-4
Características adicionales
- Excelente resistencia a las duras condiciones ambientales: la carcasa de la maleta protege contra la entrada de polvo y agua y protección contra caídas
- Medición de la resistencia de los electrodos auxiliares RS y RH
- Medición de la tensión de interferencia
- Medición en la presencia de tensión de interferencia generadas por sistemas de red con frecuencia de 50 Hz o 60 Hz
- Selección de tensión de medición máximo (25 V y 50 V)
- Cálculo automático de la resistividad del suelo en ohmio metro (Ωm) y ohmio pie (Ωft)
- Memoria de 990 resultados de mediciones (10 bancos de 99 celdas)
- Calibración de pinza utilizada
- Reloj en tiempo real (RTC)
- Transmisión de datos a la computadora
- Indicación de batería
MRU-200GPS

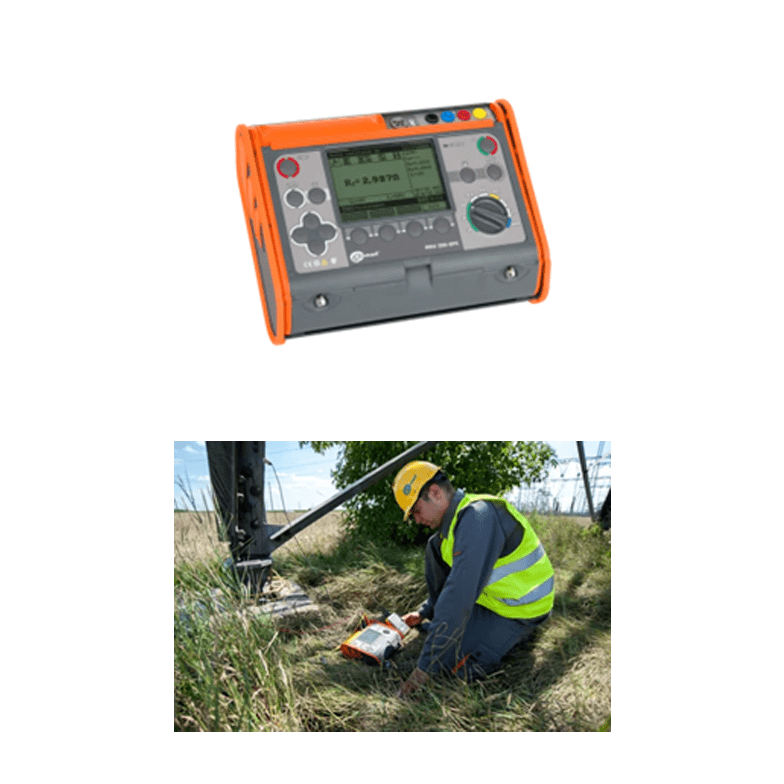

El medidor versátil MRU-200-GPS se utiliza para medir la resistencia de puesta a tierra y resistividad del suelo. El dispositivo permite el uso de todos los métodos conocidos para medir la resistencia de puesta a tierra. Esto lo convierte en el mejor dispositivo de medición en su categoría y definitivamente lo destaca de otros dispositivos de este tipo. Sonel MRU-200-GPS permite realizar ensayos mediante el método de 3 polos y 4 hilos, con la pinza adicional (puesta de tierra múltiple), así como el método de dos pinzas y el método de impulso (medida de impedancia de puesta a tierra).
El uso del método de medición de dos pinzas permite, bajo ciertas condiciones, realizar mediciones de resistencia de puesta a tierra sin la necesidad de utilizar sondas auxiliares que se clavan en el suelo. A su vez, el método de impulso se utiliza en el diagnóstico de puesta a tierra del pararrayos, pero también se puede utilizar para medir puestas a tierra amplias, múltiples y combinadas (debajo del suelo) sin necesidad de interferir con el circuito. El método de impulso permite realizar mediciones de acuerdo con la norma EN 62305: la necesidad de medir la impedancia de puesta a tierra. Vale la pena destacar que el dispositivo también tiene un receptor GPS incorporado que permite registrar el resultado junto con las coordenadas de ubicación. Una función adicional del medidor es la posibilidad de medir la resistividad del suelo, la continuidad de las conexiones protectoras y compensatorias, y con la pinza también se pueden medir las corrientes de fuga o corrientes de falla.
Métodos de medición
- Método de impulso – la medición de protección contra rayos con el impulso de medición con flanco de 4/10 μs, 8/20 μs, 10/350 μs
- Método de 3 polos y 4 cables – la medición de puestas a tierra con sondas auxiliares
- Método de 3 polos con pinza – la medición de múltiples puestas a tierra
- Método de dos pinzas – la medición de puestas a tierra cuando no se pueden utilizar las sondas auxiliares
- Resistividad del suelo – método de Wenner
- Resistencia de conductores de puesta a tierra y compensatorios con la corriente ≥200 mA con la función de auto-cero: cumple con los requisitos de la norma EN 61557-4
- Medición de la corriente de fuga
- Prueba a torres de telecomunicación y torres de transmisión a 400 Hz de medición.
Características adicionales
- Receptor GPS incorporado – guarda el resultado y las coordenadas de ubicación
- Medición de la resistencia de los electrodos auxiliares RS y RH
- Medición de la tensión de interferencia
- Medición de la frecuencia de interferencia
- Medición en la presencia de tensión de interferencia generadas por sistemas de red con frecuencia de 16 2/3 Hz, 50 Hz, 60 Hz, 400 Hz
- Selección de tensión de medición máximo (25 V y 50 V)
- Cálculo automático de la resistividaddel suelo en ohmio metro (Ωm) y ohmio pie (Ωft)
- Memoria de 990 resultados de mediciones (10 bancos de 99 celdas)
- Calibración de pinza utilizada
- Reloj en tiempo real (RTC)
- Transmisión de datos a PC
Aplicación
El medidor MRU-200-GPS está diseñado para duras condiciones de trabajo. Generan la medición de corriente superior a 200 mA, lo que permite medir eficazmente las puestas a tierra de instalaciones de energía, tales como centros de transformación o centrales eléctricas.
Gracias a los métodos que utilizan pinzas, no es necesario desconectar los conectores de control, lo que a veces es una operación muy tediosa. Esto juega un papel especial cuando se realizan trabajos en objetos expuestos a las condiciones climáticas, donde los elementos de conexión a veces se corroen o empañan.
