Medidores de AISLAMIENTO
MIC-30
El medidor de resistencia de aislamiento Sonel MIC-30 es una respuesta perfecta a las expectativas de los usuarios que comprueban el aislamiento de las instalaciones eléctricas de forma repetida, por ejemplo, en motores eléctricos, generadores, cables y transformadores de baja tensión, así como sistemas eléctricos de viviendas, comercios y edificios. El dispositivo permite configurar la tensión de medición en el rango de 50 V a 1000 V en pasos de 10 V, gracias a lo cual cumple perfectamente su tarea en el diagnóstico de instalaciones eléctricas, de control, telecomunicaciones y TIC.
Características principales
- Medición de la resistencia de aislamiento hasta 100 GΩ gracias a una tensión de medición máxima de 1000 V
- Diseñado para condiciones ambientales adversas – protección de ingreso IP67
- Excelente para mediciones repetitivas – memoria de 12 000 registros
- Permite probar la continuidad eléctrica – función RCONT 200 mA
- Comprobación de los condensadores de arranque en motores gracias a la función de medición de capacidad
Rango de medición:
- Un=10 V: 50 kΩ…250,0 MΩ
- Un=100 V: 100 kΩ…500,0 MΩ
- Un=250 V: 250 kΩ…2,000 GΩ
- Un=500 V: 500 kΩ…20,00 GΩ
- Un=1000 V: 1000 kΩ…100,00 GΩ

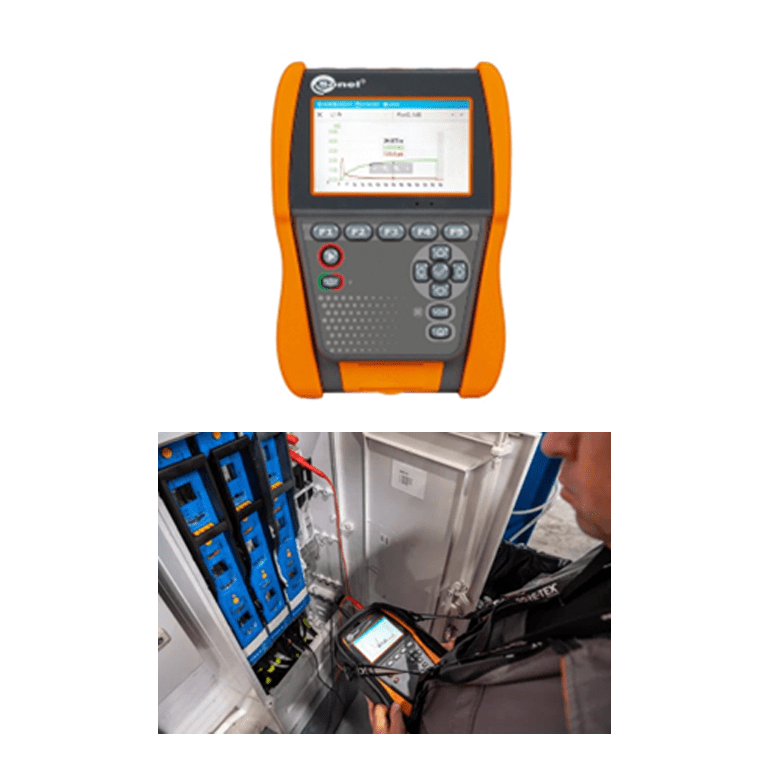

MIC-2511
El funcional medidor de resistencia de aislamiento Sonel MIC-2511 se puede usar para medir la resistencia de aislamiento usando la prueba de tensión hasta 2500 V. El medidor sorprende por sus numerosas funciones ocultas en una forma bonita y práctica. Por sus parámetros, una carcasa sólida con nivel de protección IP65, el bajo consumo de energía de las baterías y la posibilidad de recarga durante las mediciones, el medidor es una herramienta fiable que tiene numerosas aplicaciones. Es perfecto para controlar instalaciones industriales y redes de tracción, también se utiliza con éxito en la construcción de viviendas. Las ventajas de este dispositivo son especialmente apreciadas por los electricistas que trabajan en mantenimiento: pruebas a transformadores, pruebas de motores, cableado y generadores, hasta motores de media tensión. El medidor Sonel MIC-2511 también es útil para mediciones en la construcción y mantenimiento de instalaciones fotovoltaicas. Es una solución fiable diseñada para las necesidades de los instaladores de redes de telecomunicaciones y operadores de redes de calefacción, facilitando el control del sistema de alarma de tuberías preaisladas.
Características principales
- Medición de la resistencia de aislamiento hasta 2 TΩ gracias a una tensión de medición máxima de 2500 V
- Tensión de prueba cualquiera en el rango desde 10…2500 V: 10 V, 25 V, 100 V, 250 V, 500 V, 1000 V, 2500 V o 10…2500 V con pasos de 10 V
- Gráficos trazados en la pantalla durante las mediciones
- Corrección del resultado de resistencia a la temperatura de referencia
- Tiempos de medición medidos T1, T2 y T3 para la medición de uno o dos factores de absorción (Ab1, Ab2 o DAR, PI) de rango de 1…600 s
Rango de medición:
- Un=10 V: 10 GΩ
- Un=25 V: 20 GΩ
- Un=50 V: 50 GΩ
- Un=100 V: 100 GΩ
- Un=250 V: 250 GΩ
- Un=500 V: 500 GΩ
- Un=1000 V: 1 TΩ
- Un=2500 V: 2 TΩ

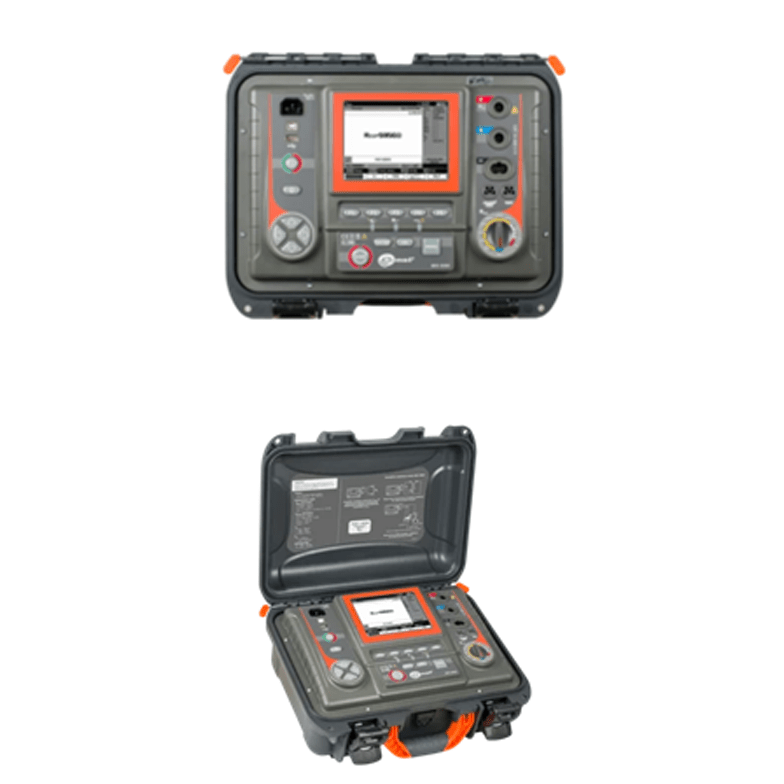

MIC-5050
El medidor MIC-5050 está diseñado para medir la resistencia de aislación de los objetos de energía eléctrica, es decir, cables de un solo núcleo y múltiples núcleos, transformadores, motores y generadores, capacitores, interruptores y otros dispositivos instalados en las estaciones de energía. Además, está dedicado a mediciones en áreas con perturbaciones electromagnéticas, es decir subestaciones eléctricas con una tensión de 765 kV o superior.
Inversor de HV altamente eficiente, con tensión de prueba de 5 kV y corriente de 6 mA, ideal para medir la resistencia de aislamiento hasta 20 TΩ. Al lograr este resultado hace que este equipo no tenga rival. La medición de resistencia de tres cables, realizada con el cable “GUARD”, elimina la corriente de fuga en la superficie causada por el aislamiento contaminado, lo que aumenta la confiabilidad de los resultados obtenidos.
Características principales
- Medición de la resistencia de aislamiento hasta 20 TΩ
- Tensiones de ensayo 50…5000 V, 50…1000 V con pasos de 10 V, 1…5 kV con pasos de 25 V
- Indicación continua de la medición de resistencia de aislamiento o corriente de fuga
- Descarga automática de la tensión capacitiva del objeto al finalizar la medida de la resistencia de aislamiento
- Medida de los tiempos de prueba T1, T2 y T3 para la medición de uno o dos coeficientes de absorción, en el rango de 1 … 600 s
- Medida del índice de polarización (PI), coeficientes de absorción Ab1, Ab2 y absorción dieléctrica (DAR)
- Indicación de la tensión real de prueba durante la medición
- Corriente de prueba: 1,2 mA, 3 mA o 6 mA
Rango de medición:
- Un=50 V: 200 GΩ
- Un=100 V: 400 GΩ
- Un=250 V: 1 TΩ
- Un=500 V: 2 TΩ
- Un=1000 V: 4 TΩ
- Un=2500 V: 10 TΩ
- Un=5000 V: 20 TΩ

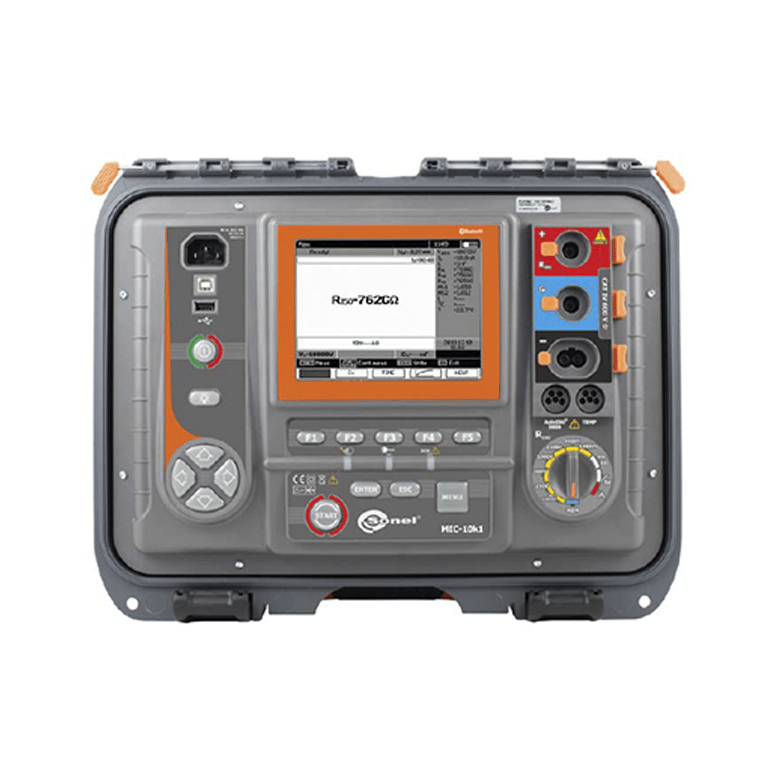

El medidor de resistencia de aislamiento Sonel MIC-10k1 es una opción probada para los profesionales que requieren la más alta precisión y amplias posibilidades de medición. Este modelo es uno de los medidores de resistencia de aislamiento más avanzados del mercado. Recomendado para representantes de servicios de energía que controlan profesionalmente el estado y cuidan el buen estado de los materiales aislantes eléctricos.
Sonel MIC-10k1 es un dispositivo de diagnóstico integral que se utiliza para medir la resistencia de aislamiento de objetos de energía eléctrica, tales como: cables mono- y multiconductores, transformadores, motores y generadores, condensadores, interruptores y otros dispositivos de centrales eléctricas.
Características principales
- Medición de la resistencia de aislamiento hasta 40 TΩ
- Tensiones de ensayo 50…10000 V, 50…1000 V con pasos de 10 V, 1…10 kV con pasos de 25 V
- Indicación continua de la medición de resistencia de aislamiento o corriente de fuga
- Descarga automática de la tensión capacitiva del objeto al finalizar la medida de la resistencia de aislamiento
- Medida de los tiempos de prueba T1, T2 y T3 para la medición de uno o dos coeficientes de absorción, en el rango de 1 … 600 s
- Medida del índice de polarización (PI), coeficientes de absorción Ab1, Ab2 y absorción dieléctrica (DAR)
- Indicación de la tensión real de prueba durante la medición
- Corriente de prueba: 1,2 mA, 3 mA o 6 mA
Rango de medición:
- Un=50 V: 200 GΩ
- Un=100 V: 400 GΩ
- Un=250 V: 1 TΩ
- Un=500 V: 2 TΩ
- Un=1000 V: 4 TΩ
- Un=2500 V: 10 TΩ
- Un=5000 V: 20 TΩ
- Un=10000 V: 40 TΩ

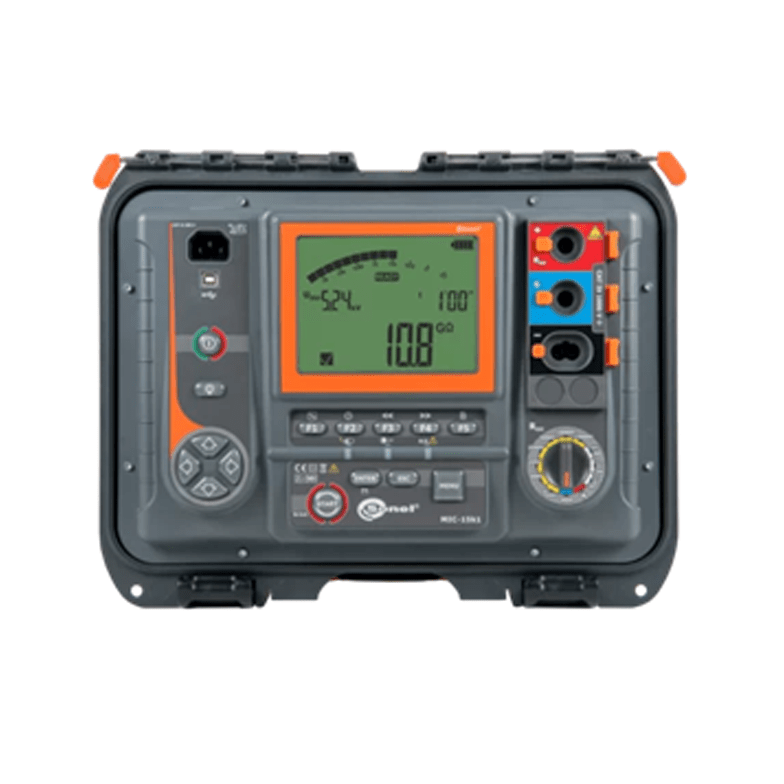

MIC-15k1
El medidor de resistencia de aislamiento Sonel MIC-15K1 está diseñado para medir la resistencia de aislamiento de objetos de energía eléctrica, incluidos cables mono- y multiconductores, transformadores, motores y generadores, condensados, interruptores y otros dispositivos de centrales eléctricas. Se recomienda especialmente para mediciones en áreas con muchas perturbaciones electromagnéticas, por ejemplo, en centrales eléctricas con una tensión de 1200 kV AC o 500 kV DC. Gracias a la tensión de prueba de 15 kV (de acuerdo con las directrices de ANSI/NETA ATS-2009 TABLAS 100.1), el medidor se puede utilizar para objetos con una tensión nominal superior a 34,5 kV.
El MIC-15k1 es un dispositivo ergonómico extremadamente moderno con un funcionamiento intuitivo. Satisfará incluso a las más exigentes personas que realizan mediciones en las condiciones más difíciles, con altas perturbaciones, donde otros medidores serán inútiles.
- Prueba de dispositivos de protección contra sobretensiones (SPD).
- El Indicador de descarga parcial PDI.
- Medición de corrientes de polarización y despolarización (PDC).
- Diagnóstico de sistemas de aislamiento basados en mediciones estándar de IR, DAR, PI, SV, RT, DD.
- Permite probar la durabilidad eléctrica del objeto probado – indicación de tensión de ruptura.
- La alta resistencia a la interferencia electromagnética garantiza un trabajo ininterrumpido en las centrales eléctricas y cerca de las líneas de transmisión de alta tensión hasta 1200 kV AC y 800 kV DC.
- La función de aumento suave de la tensión en el tiempo (RT – Prueba de rampa) permite indicar las descargas parciales en la instalación y realizar una localización parcial de su ocurrencia.
Aplicaciones: El medidor MIC-15k1 está diseñado para medir la resistencia de aislamiento los objetos de energía eléctrica, es decir:
- cables de un solo núcleo y múltiples núcleos,
- transformadores,
- motores y generadores,
- capacitores, interruptores y otros dispositivos instalados en las estaciones de energía.
Rango de medición:
- Un=50 V: 200 GΩ
- Un=100 V: 400 GΩ
- Un=250 V: 1 TΩ
- Un=500 V: 2 TΩ
- Un=1000 V: 4 TΩ
- Un=2500 V: 10 TΩ
- Un=5000 V: 20 TΩ
- Un=10000 V: 40 TΩ
- Un=15000 V: 40 TΩ
